DC插座型号背后的功能与差异

作者:小迈实业发布日期:2026-09-20 10:19:41 浏览次数:

　　在各类电子设备中，DC插座是最常见的直流供电接口。它外形小巧、结构简单，却承担着设备供电的重要任务。很多人在维修、组装电子产品时，常常因为不懂DC插座的规格与型号，出现接口不匹配、通电不良甚至烧坏设备的情况。其实每一款DC插座的型号都有专属含义，规格参数更是严格标准化，读懂这些参数，才能正确使用、精准选型。

　　DC插座的规格主要由尺寸、额定电压电流、极性三大核心要素构成，也是区分插座适配设备的关键。市面上最通用的规格集中在孔径与针径尺寸，其中5.5*2.1mm、5.5*2.5mm、3.5*1.35mm最为常见。5.5mm系列多用于路由器、机顶盒、监控设备等家用小家电，通用性最高；3.5mm小尺寸规格多用于小型数码产品、智能穿戴设备，适配轻薄机身设计。尺寸看似差别微小，但互不通用，错用会导致接触不良或无法插入。
　　额定电压与电流规格，决定了DC插座的负载能力与安全上限。常规民用DC插座支持5V、12V、24V电压，电流涵盖1A至10A。小功率设备适配1A至3A插座，满足日常低压供电；车载、工业设备、大功率灯具则需要5A、6A甚至10A大电流规格。如果小规格插座长期承载大电流，极易出现发热、氧化、烧座等问题，严重时还会引发电路故障。
　　极性规格同样不容忽视，分为中心正极和中心负极两种。绝大多数民用设备采用中心正极设计，而部分工业仪器、专业设备使用中心负极。极性一旦接反，会直接导致设备无法开机，甚至烧毁内部电路，因此规格匹配必须优先确认极性标准。

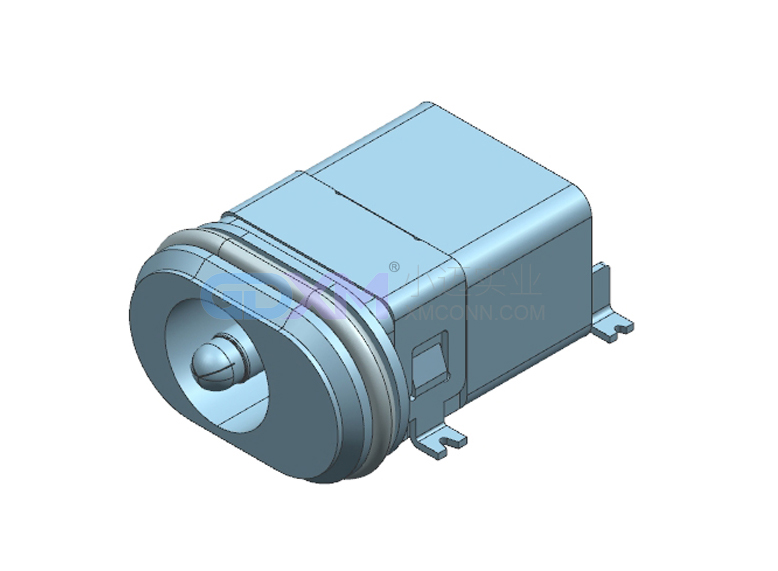

　　除了规格参数，DC插座的型号命名也有着清晰规律。行业通用型号以“DC”开头，后续数字代表结构、功能和外形。例如经典的DC-005，是直插式基础款，结构简单、性价比高，是民用设备的主流型号；DC-030自带开关引脚，可实现电源切换，适合带电池的便携设备；DC-099属于大功率工业款，抗震动、耐高温，适配严苛的工作环境。除此之外，还有贴片式、沉板式、防水式衍生型号，满足不同安装场景的需求。
　　型号的差异，本质是结构工艺与功能定位的区别。基础型号主打常规供电，功能单一、性价比高；带开关型号支持供电切换，保护电池电路；工业型号强化材质与结构，提升耐用性和稳定性。不同型号对应不同使用场景，是产品设计和设备维修的重要参考依据。
　　DC插座的规格与型号蕴含着严谨的工业标准。尺寸、电流、极性决定适配性，型号区分结构与功能。掌握这些基础知识，既能避免选型失误，保障设备供电稳定与用电安全，也能更好理解电子元件精细化设计的工业魅力。
