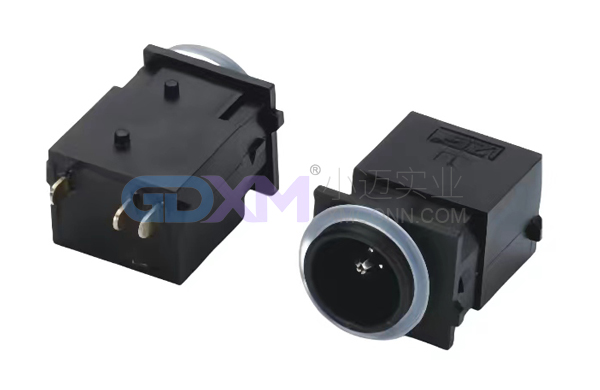

分析防水DC插座工作原理与接线方法

作者:小迈实业发布日期:2026-06-02 16:05:15 浏览次数:

　　DC插座作为一种重要的电源连接器，广泛应用于各种电器设备中。例如，手机、平板电脑、充电宝等移动设备需要使用DC插座进行充电；新能源汽车、电动自行车等交通工具需要使用DC插座进行充电；医疗设备、工业控制系统等特殊领域也需要使用DC插座进行电源连接。
DC插座的工作原理
　　DC插座是一种通过导线连接电池或电源与电器设备的接口，实现直流电的传输。它由插头和插座两部分组成，插头插入插座中，通过接触片与弹簧片的接触，将直流电传输到电器设备中。DC插座通常具有较高的电流容量，能够满足各种不同设备的电源需求。

dc电源插座接线方法
　　我们在接通插头的时候，第一步应该做的是内芯接电源输入。然后剩下的两端再根据情况，分别接正极负极。而dc插头的正负极一般都是内正外负，但是具体情况还是由具体的设备电路决定的。一般情况下，电路都是以NPN极性元件为主的主体电路。那么这种电路呢，源插头的外套应是接电源负极的，而内芯接的应该是正极。

DC电源插座引脚定义
　　dc插座由三个引脚组成，1引脚表示的是公共极，也就是负极的意思，2引脚和3引脚是相同的一个极，也就是正极。2引脚是用内部电，3是用外接电。
　　正常使用时2引脚和3引脚导通状态，用内部电源，当插入外接电源时，3和2断开，这时直接接通3引脚，外接电源通过1引脚和3引脚供电，2引脚此时断开。

dc电源插座使用注意事项
1. 使用前应察看dc电源插座上的标识是否齐全，是否包括电源性质符号、额定电流值、及相关警示提示语。
2. dc插座应该搭配和它额定电流值相匹配的设备使用，不要将功率大的家用设备插在额定电流值较小的dc电源插座上。
3. dc电源插座是绝对不能接触到水的，因为接触到水，内部线路有可能出现短路等现象。
4.使用过程中如果发现dc插座有故障，千万不能自行拆开修理。因为dc电源插座线路复杂，如不注意很有可能发生一些安全事故等，所以应当请专业技术人员来修理或者换新。
